过滤
关闭导航

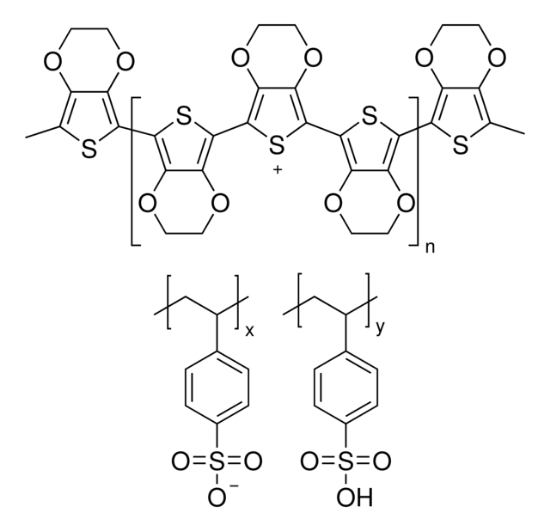

聚(3,4-乙烯二氧噻吩)-聚(苯乙烯磺酸酯),Poly(3,4-ethylenedioxythiophene)-poly(styrenesulfonate) [PEDOT:PSS];2.8 wt % dispersion in H2O, low-conductivity grade

别名:PEDOT:PSS;聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸);Poly(2,3-dihydrothieno-1,4-dioxin)-poly(styrenesulfonate)

MDL编号: MFCD07371079 NACRES: NA.23
制造商品牌: 西格玛 Sigma-Aldrich
货号(SKU): 560596
CAS号: 155090-83-8
MDL号: MFCD07371079
增值税发票 √ 免费送货 √ 订货电话:010-68689484
¥1,502.04

说明

一般描述

最好采用旋涂法。建议使用前通过 0.45 μm 膜片过滤器过滤分散物。涂层在最高温度 200°C 下干燥 1 min,但温度在 50°C 至 150°C 之间通常就足够了。干燥层的最佳厚度在 50-250 nm 范围内。
聚(3,4-乙撑二氧噻吩)-聚(苯乙烯磺酸盐)(PEDOT:PSS)是本征导电聚合物(ICP),由聚(3,4-乙撑二氧噻吩)(PEDOT)和聚(苯乙烯磺酸盐)(PSS)混合制得。它是水性乳液,其中PEDOT带正电,而PSS是反荷离子(带负电)。根据应用的不同,可以充当阳极或阴极材料。可用1000-5000 rpm的速度,将其旋涂在不同基底上。
聚(苯乙烯磺酸)阴离子掺杂聚(3,4-乙烯二氧噻吩)等导电聚合物 (PEDOT/PSS) 广泛应用于各种有机光电器件中。PEDOT:PSS 是阳离子聚噻吩衍生物的混合物,掺杂有聚阴离子。这类聚合物的高导电性和良好的抗氧化性使其适用于电磁屏蔽和噪声抑制。因此,发现聚合物薄膜在整个可见光谱中具有高透明度,甚至进入近 IR 和近 UV 区域,在 900-2,000 nm 处几乎 100% 吸收。400-800 nm 处无最大吸收。已研究小电场和小磁场对聚合物的影响。


应用

PEDOT:PSS和聚(9-乙烯基咔唑)(PVK)可以交联形成多层有机发光二极管。质子交换膜(如Nafion 212)可用PEDOT:PSS和聚(烯丙胺盐酸盐)(PAH)逐层涂覆。
在 OLED 和 PLED 器件中用作界面空穴注入层,降低工作电压、提高发光效率、延长显示寿命。
几乎 100% 吸收波长为 900-2,000nm 的光。对波长为 400-800nm 的光不具有最大吸收。共混导电聚合物。


特点和优势

平均粒度更小,粒度分布更窄,可为 ITO 电极形成光滑表面,因此可降低 LED 设备短路的可能性。大幅降低的内在导电性可减少极小像素(小于 10 微米)矩阵阵列显示装置发生"串话"的可能性。



属性

等级

low-conductivity grade

质量水平

100

组成

PEDOT content, ~0.14%
PSS content, ~2.6%

浓度

2.8 wt % dispersion in H2O

杂质

<300 ppm Na

粒径

<200 nm, coeff var >95%

pH值(酸碱度)

1.2-1.8

电导率

~1E-5 S/cm

粘度

<20 cP(20 °C)

储存温度

2-8°C



安全信息

储存分类代码

13 - Non Combustible Solids

WGK

WGK 3

个人防护装备

Eyeshields, Gloves, type N95 (US)

商品规格
属性名称属性值
储存温度 Storage temp.2-8°C冷藏
全球实时库存 Availability √美国St. Louis ≥ 55 | 欧洲Eur. ≥ 16 | 東京Tokyo ≥ 8 | 香港与北京 ≥ 10
商品标签 [tags]
